Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. a été fondée en 1992 et est située à Taizhou, dans la province du Jiangsu, en Chine. L'entreprise est spécialisée dans la fabrication de machines hydrauliques de pressage de câbles métalliques, de machines de recuit et de rétreint pour câbles métalliques, de manchons en aluminium et de pinces de levage. Xingtai Hydraulic dispose d'équipements de production avancés, de solides compétences techniques, d'équipements de contrôle faisant autorité et d'un système complet de gestion de la qualité.
Les composants de sertissage des machines hydrauliques Xingtai sont forgés en acier allié à haute résistance. Le corps de la machine est fabriqué à partir d'un seul bloc de matériau, garantissant l'intégrité structurelle et une longue durée de vie. Nos systèmes hydrauliques utilisent un système d'alimentation en huile de pompe à double pression, qui permet un mouvement rapide vers le haut et vers le bas tout en garantissant un processus de pressage fluide. Cette conception améliore considérablement la qualité du pressage et l’efficacité de la production.
Les machines hydrauliques Xingtai ont été exportées vers de nombreux pays, notamment le Royaume-Uni, l'Australie, les Pays-Bas, la Lettonie, la Malaisie, la Thaïlande, l'Inde, la Russie, le Botswana, la Pologne et d'autres.
Guidés par la philosophie de « haute qualité, prix compétitif et engagement durable », nous nous efforçons de répondre aux besoins de nos clients et de leur fournir le meilleur service. Nous restons déterminés à servir les clients existants et nouveaux avec le même niveau d'excellence alors que nous travaillons ensemble pour construire un avenir prospère.

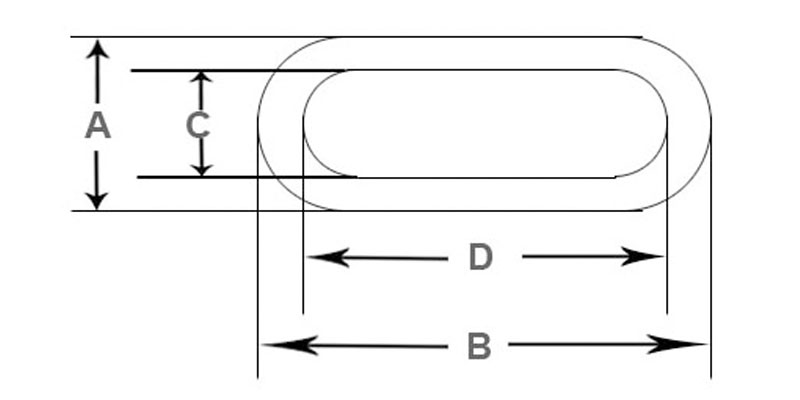

| Mode | Diamètre du câble métallique (mm) | Dimension du manchon en aluminium (mm) | Longueur (mm) | Poids (g) | |||
| A | B | C | D | ||||
| XTO-1 | 1 | 3 | 4.3 | 1.3 | 2.6 | 5 | 0.11 |
| XTO-1.5 | 1.5 | 3.5 | 5.3 | 1.8 | 3.6 | 6 | 0.21 |
| XTO-2 | 2 | 4.5 | 6.9 | 2.4 | 4.8 | 7 | 0.24 |
| XTO-2.5 | 2.5 | 5.1 | 8.1 | 3 | 6 | 9 | 0.5 |
| XTO-3 | 3 | 6.1 | 9.6 | 3.5 | 7 | 11 | 0.84 |
| XTO-3.5 | 3.5 | 7 | 11 | 4 | 8 | 13 | 1.32 |
| XTO-4 | 4 | 7.9 | 12.4 | 4.5 | 9 | 14 | 1.81 |
| XTO-4.5 | 4.5 | 8.9 | 14 | 5.1 | 10.2 | 16 | 2.61 |
| XTO-5 | 5 | 9.8 | 15.4 | 5.6 | 11.2 | 18 | 3.57 |
| XTO-6 | 6 | 11.6 | 18.2 | 6.6 | 13.2 | 21 | 5.86 |
| XTO-6.5 | 6.5 | 12.6 | 19.8 | 7.2 | 14.4 | 23 | 7.85 |
| XTO-7 | 7 | 13.6 | 21.4 | 7.8 | 15.6 | 25 | 9.53 |
| XTO-8 | 8 | 15.4 | 24.2 | 8.8 | 17.6 | 28 | 13.7 |
| XTO-9 | 9 | 17.3 | 27.2 | 9.9 | 19.8 | 32 | 19.8 |
| XTO-10 | 10 | 19.1 | 30 | 10.9 | 21.8 | 35 | 26.4 |
| XTO-11 | 11 | 21.1 | 33.2 | 12.1 | 24.2 | 39 | 35.8 |
| XTO-12 | 12 | 23 | 36.2 | 13.2 | 26.4 | 42 | 45.8 |
| XTO-13 | 13 | 25 | 39.2 | 14.2 | 28.4 | 46 | 59.7 |
| XTO-14 | 14 | 26.9 | 42.2 | 15.3 | 30.6 | 49 | 73.5 |
| XTO-16 | 16 | 30.9 | 48.4 | 17.5 | 35 | 56 | 111 |
| XTO-18 | 18 | 34.8 | 54.4 | 19.6 | 39.2 | 63 | 159 |
| XTO-20 | 20 | 38.5 | 60.2 | 21.7 | 43.4 | 70 | 217 |
| XTO-22 | 22 | 42.7 | 67 | 24.3 | 48.6 | 77 | 292 |
| XTO-24 | 24 | 46.4 | 72.8 | 26.4 | 52.8 | 84 | 376 |
| XTO-26 | 26 | 50.3 | 78.8 | 28.5 | 57 | 91 | 481 |
| XTO-28 | 28 | 54.5 | 85.4 | 31 | 62 | 98 | 603 |
| XTO-30 | 30 | 58.1 | 91.2 | 33 | 66.2 | 105 | 735 |
| XTO-32 | 32 | 62 | 97.2 | 35.2 | 70.4 | 112 | 897 |
| XTO-34 | 34 | 66.2 | 104 | 37.8 | 75.6 | 119 | 1082 |
| XTO-36 | 36 | 69.8 | 109.6 | 39.8 | 79.6 | 126 | 1275 |
| XTO-38 | 38 | 73.5 | 115.4 | 41.9 | 83.8 | 133 | 1503 |
| XTO-40 | 40 | 77.2 | 121.2 | 44 | 88 | 140 | 1734 |
| XTO-42 | 42 | 81.2 | 127.4 | 46.2 | 92.4 | 147 | 2024 |
| XTO-44 | 44 | 85 | 133.4 | 48.4 | 96.8 | 154 | 2314 |
| XTO-46 | 46 | 89 | 139.6 | 50.6 | 101.2 | 161 | 2662 |
| XTO-48 | 48 | 92.8 | 145.6 | 52.8 | 105.6 | 168 | 3010 |
| XTO-50 | 50 | 96.6 | 151.6 | 55 | 110 | 175 | 3412 |
| XTO-52 | 52 | 100.4 | 157.6 | 57.2 | 114.4 | 182 | 3813 |
| XTO-54 | 54 | 104.4 | 163.8 | 59.4 | 118.8 | 189 | 4293 |
| XTO-56 | 56 | 108.2 | 169.8 | 61.6 | 123.2 | 196 | 4772 |
| XTO-58 | 114.4 | 179.6 | 65.2 | 130.4 | 203 | 5430 | |
| XTO-60 | 210 | 5617 | |||||

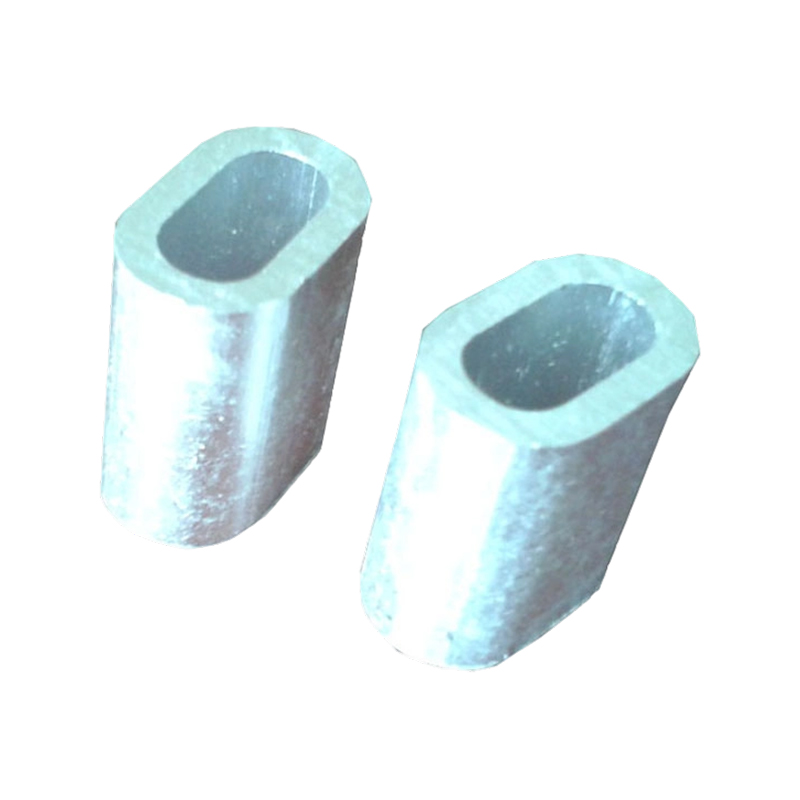

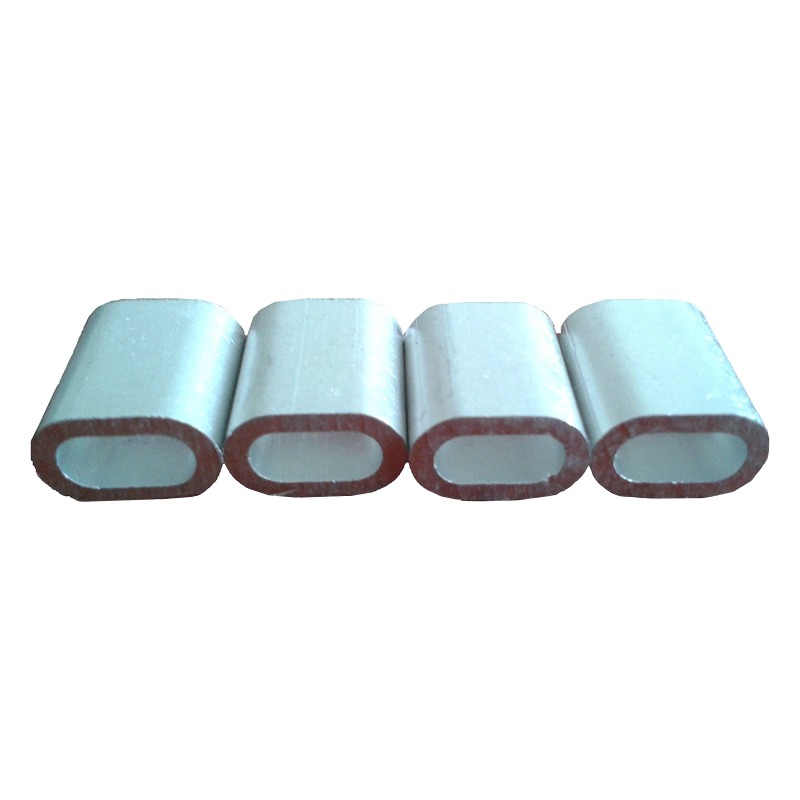

La virole en aluminium/manchon en aluminium DIN3093 est un composant de terminaison de câble conçu avec précision, strictement fabriqué pour se conformer à la norme DIN3093 —la norme technique européenne pour les manchons en aluminium non isolés. Il est principalement conçu pour fixer et tendre des câbles en aluminium toronnés (par exemple, des lignes électriques aériennes, des haubans ou des câbles de mise à la terre) dans des applications électriques, de construction et de télécommunications.
Fabriquée à partir d'un alliage d'aluminium de haute pureté (généralement 1050A ou 6061), la virole offre une excellente conductivité électrique et une excellente résistance à la corrosion, garantissant des performances à long terme même dans des environnements extérieurs ou humides. Sa structure cylindrique présente un alésage intérieur lisse qui correspond aux diamètres de câble standard (allant de 4 mm à 20 mm, selon les spécifications DIN3093), éliminant ainsi les dommages au câble lors de l'installation.
L'installation nécessite un sertissage avec un outil conforme à la norme DIN3093 : la virole est glissée sur l'extrémité dénudée du câble, puis sertie pour créer une connexion permanente à faible résistance. Cela empêche l'effilochage du câble, réduit les pertes de courant et résiste à une tension mécanique allant jusqu'à 80 % de la résistance à la rupture du câble —critique pour la sécurité des systèmes de transmission de puissance.
Contrairement aux manchons génériques, son adhésion à la norme DIN3093 garantit la cohérence dimensionnelle et l'interchangeabilité, ce qui le rend compatible avec les systèmes de câbles mondiaux et simplifie la maintenance. Il est largement utilisé dans les réseaux électriques aériens, les lignes de haubans électriques et les faisceaux de câbles industriels où des terminaisons fiables et standardisées sont obligatoires.
