Qu'est-ce que la presse à câble hydraulique ?

Qu'est-ce que la presse à câble hydraulique GT-100 (cadre C) ?

Le Presse à câble hydraulique GT-100 (cadre C) est une presse à câbles hydraulique compacte conçue pour sertir des câbles en acier avec une plage de diamètres de 1mm à 10mm . Il fait partie de la famille des presses à châssis en C, un style de châssis à faible encombrement destiné au pressage rapide et précis des raccords d'extrémité de câbles métalliques de petit diamètre, et il est couramment utilisé dans les usines qui produisent des élingues pour soulever des produits légers, y compris des cintres à clips en C et des solutions de tir par grenaille. La machine utilise une conception globale de cadre de type panier qui maintient l'unité compacte tout en conservant une forte force de pression et une bonne concentricité, ce qui permet d'obtenir une surface lisse et uniforme sur les élingues finies. Parce que le GT-100 repose sur un système d'alimentation en huile hydraulique à pompe à double pression , le piston peut monter et descendre rapidement entre les cycles tout en délivrant une course de pressage douce et contrôlée, qui prend en charge à la fois des temps de cycle efficaces et une qualité de pressage constante.

En tant que catégorie de produits, un presse à câble hydraulique — également décrit comme un presse hydraulique à câble métallique , presse à câble en acier ou presse à fil - est utilisée pour joindre de manière permanente un manchon ou une virole métallique autour d'un ou plusieurs brins de câble métallique, créant ainsi une terminaison d'extrémité fixe et porteuse. Dans cette catégorie, le modèle GT-100 occupe le segment des cadres en C de petit diamètre, qui convient généralement aux lignes de production plus légères et aux postes de travail dédiés à l'assemblage d'élingues plutôt qu'aux gréements structurels lourds. Ce guide passe en revue la conception de la machine, sa disposition physique, sa couverture typique du diamètre de fil, sa gamme d'applications, son architecture hydraulique, ses caractéristiques de performance, ses spécifications techniques complètes et son processus de livraison, afin qu'un fabricant, un grossiste ou un propriétaire d'atelier recherchant une presse à câble hydraulique puisse l'évaluer dans son contexte.

Présentation du produit et photo de la machine

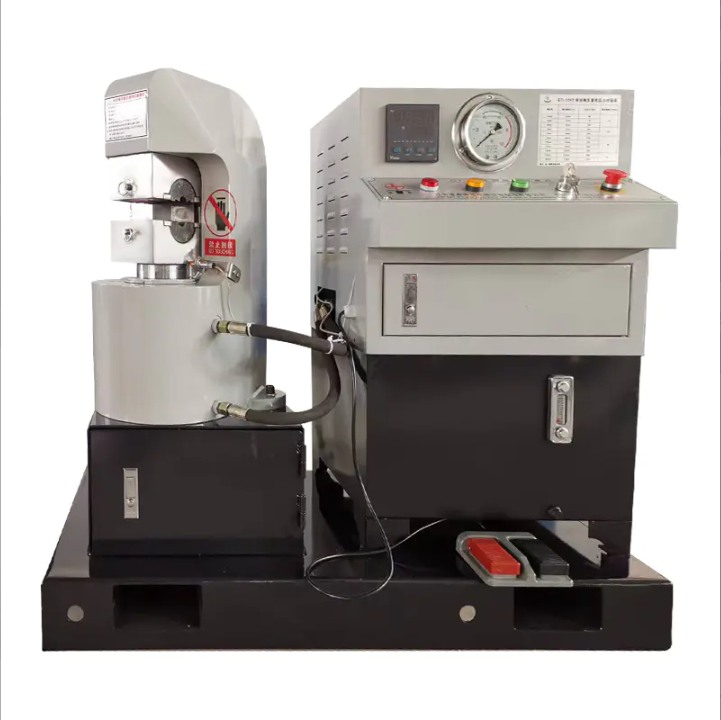

Le photo below shows an actual GT-100 hydraulic wire rope press machine (C frame) unit as manufactured. On the left side of the unit is the pressing head and mold clamp assembly, mounted above a cylindrical hydraulic oil tank and pump housing. On the right side is the taller control cabinet, which houses the digital cycle timer, the hydraulic pressure gauge, the control button panel, and an internal storage drawer. A red foot pedal sits at the front of the machine for hands-free cycle activation, and the entire unit rests on a reinforced base skid with built-in channels for forklift handling during installation or relocation.

Cette disposition physique reflète le principe de fonctionnement de base de la machine : l'huile hydraulique est fournie du réservoir via le système de pompe à double pression jusqu'au piston et au cylindre, qui entraîne la tête de pressage vers le bas sur le moule maintenant le manchon du câble métallique, tandis que l'armoire de commande gère la synchronisation, la surveillance de la pression et la sécurité de l'opérateur tout au long de chaque cycle.

Comprendre la conception du cadre en C et ses avantages

Une presse à châssis en C doit son nom à la gorge ouverte en forme de C du corps du châssis, qui laisse un côté de la zone de travail ouvert pour le chargement et le déchargement du câble métallique. Ceci est différent des conceptions de presses à quatre colonnes entièrement fermées qui entourent la zone de travail de tous les côtés. Le C-frame wire rope press machine is the smallest style in the broader family of press frame designs utilisé pour le sertissage de câbles métalliques, et le GT-100 est spécialement conçu pour presser des câbles métalliques de petite taille de 1 mm à 10 mm au sein de cette famille de cadres en C.

Étant donné que le châssis du GT-100 est fabriqué à partir d'un seul bloc de matériau plutôt qu'assemblé à partir de sections soudées séparées, la conception garantit l'intégrité structurelle et une longue durée de vie. Un corps de châssis monobloc évite les joints soudés qui peuvent agir comme des points de contrainte dans certaines conceptions de châssis assemblés, ce qui constitue une considération significative pour une machine censée exécuter des cycles de pressage répétés au fil des années d'utilisation en usine. La gorge ouverte en forme de C permet également à un opérateur de positionner rapidement le câble métallique et les manchons, ce qui permet un débit constant sur une petite ligne de production.

• Encombrement compact adapté aux petits ateliers ou aux stations d'assemblage d'élingues dédiées
• Gorge ouverte en forme de C pour un chargement et un déchargement latéraux rapides des câbles métalliques et des manchons
• Carrosserie monobloc conçue pour une intégrité structurelle et une longue durée de vie
• Bonne concentricité, qui permet d'obtenir une surface pressée lisse et uniformément formée
• Base renforcée avec canaux pour chariot élévateur pour une installation et un déplacement simples

Pour les acheteurs qui comparent pour la première fois une presse hydraulique à câble métallique, le style du cadre est souvent la première décision structurelle à prendre, car il affecte l'encombrement, la vitesse de chargement et la plage de diamètres pratique que la machine peut desservir. La catégorie des châssis en C, et le GT-100 qui la compose, est généralement orientée vers la production de petits diamètres et à haute répétition plutôt que vers le travail de câbles structurels de grand diamètre.

Principales caractéristiques de la presse à câble hydraulique GT-100

Le GT-100 hydraulic wire rope press machine (C frame) is defined by four core design characteristics that shape how it performs on a production floor. Together, these characteristics explain why the machine is positioned as a compact, precision-oriented wire rope hydraulic press machine rather than a heavy-tonnage rigging press.

1. Conception globale du panier : une structure compacte avec une haute résistance et une bonne concentricité, produisant des élingues pressées avec une surface lisse.
2. Conception de moule rond avec positionnement automatique, ce qui facilite le changement entre différents moules pour différents diamètres de fil.
3. Descente automatique du piston une fois le cycle de pressage terminé, réduisant ainsi les étapes de réinitialisation manuelle entre les cycles.
4. Fonctionnement du piston à commande temporelle, permettant de régler et de répéter la synchronisation du cycle de pressage de manière cohérente.

Graphique : Segments de plage de diamètres de câbles métalliques

Comprendre où se situe la capacité de diamètre de fil d'une machine dans la gamme plus large de tailles de câbles métalliques aide les acheteurs à adapter l'équipement à leurs besoins de production. Les câbles métalliques utilisés dans l'industrie générale vont généralement des diamètres très fins utilisés dans les embarcations légères et les travaux de signalisation jusqu'aux grands diamètres utilisés dans les applications de levage lourd et marines. Le tableau ci-dessous situe la plage de travail de la presse à câble hydraulique GT-100 par rapport à trois bandes de référence plus larges afin que le segment de petit diamètre qu'elle dessert soit facile à voir d'un seul coup d'œil. Ces bandes sont présentées comme des catégories de référence générales plutôt que comme une norme industrielle fixe, puisque les coupures exactes de diamètre peuvent varier selon les régions et les applications. L'examen visuel de cette gamme peut aider un acheteur à confirmer rapidement si la GT-100, en tant que presse à câbles hydraulique à châssis en C, répond aux exigences de diamètre de sa propre ligne de production d'élingues ou de raccords.

Comme le montre le tableau, la presse à câble hydraulique GT-100 (cadre en C) est conçue pour presser des câbles métalliques d'un diamètre de 1 mm à 10 mm, en le plaçant fermement dans le segment de petit diamètre de la gamme plus large illustrée. Cette portée de 1 mm à 10 mm couvre de nombreuses tailles de fils utilisées pour les élingues légères, les cintres à clips en C et les solutions de tir par grenaille, ce qui est cohérent avec la façon dont la machine est décrite pour une utilisation en usine. La bande de diamètre moyen illustrée à droite, environ 10 mm à 20 mm, nécessite généralement des presses plus grandes avec une plus grande force de serrage et un jeu de moules différent, ce qui sort du cadre du modèle compact GT-100 à châssis en C. La bande de grand diamètre, 20 mm et plus, est généralement associée à des élingues de levage et à des gréements structurels plus lourds, encore une fois en dehors de la plage de travail de cette petite unité particulière à châssis en C. Le positionnement du GT-100 à l’extrémité la plus petite de l’échelle est intentionnel, car la machine donne la priorité à la compacité, à la concentricité et au pressage en douceur plutôt qu’au tonnage brut. Une plage de travail plus petite permet également à la conception du moule rond et au système de positionnement automatique de rester simple, ce qui permet des changements de moule plus rapides lors du passage entre différents petits diamètres de fil. Pour un fabricant ou un atelier qui produit principalement de petites élingues, des attaches ou des extrémités de câbles de sécurité, rester dans cette plage de 1 mm à 10 mm est généralement suffisant, et choisir une presse surdimensionnée pour cette étendue de travail est généralement inutile. D'un autre côté, un atelier qui traite régulièrement des câbles métalliques d'un diamètre supérieur à 10 mm devrait se tourner vers une presse à bâti en C ou multi-colonnes plus grande plutôt que vers le modèle GT-100. Ce type de tableau de gamme est un premier filtre pratique pour les acheteurs recherchant une presse hydraulique à câble métallique, une presse hydraulique à câble métallique ou une presse à câble métallique en acier, car la compatibilité des diamètres est généralement la toute première spécification à confirmer. Étant donné que le tableau utilise des bandes de référence générales plutôt qu'une seule norme certifiée, les acheteurs sont encouragés à confirmer les exigences exactes en matière de diamètre par rapport à leur propre fiche technique de câble métallique avant de finaliser un choix de machine. Dans l'ensemble, le tableau renforce la réponse directe donnée plus haut dans ce guide : la presse à câble hydraulique GT-100 (châssis en C) est spécialement conçue pour les travaux de pressage de petit diamètre plutôt que pour la production de gréements de grand diamètre.

Aperçu des composants de la machine

Basé sur la photo du produit ci-dessus, le diagramme ci-dessous est un aperçu schématique simplifié de la presse à câble hydraulique GT-100, dessiné à des fins d'illustration et non à l'échelle. Il étiquette les principaux composants fonctionnels visibles sur l'unité réelle afin que les acheteurs peu familiers avec les équipements de presse hydraulique puissent relier chaque pièce à son rôle dans le processus de pressage. La disposition suit la même disposition de gauche à droite que celle vue sur la photo : l'ensemble de pressage et d'entraînement hydraulique à gauche et l'armoire de commande à droite.

1. Ensemble moule rond et tête de pressage, où le manchon du câble métallique est positionné pour le sertissage.
2. Colonne de piston et de cylindre hydraulique, qui entraîne la force de pression vers le bas à chaque cycle.
3. Réservoir d'huile hydraulique et boîtier de pompe, fournissant de l'huile via le système de pompe à double pression.
4. Minuterie de cycle numérique et affichage du contrôleur, utilisés pour régler et surveiller le fonctionnement du piston à commande temporelle.
5. Manomètre hydraulique, permettant à l'opérateur de surveiller la pression du système pendant le fonctionnement.
6. Panneau de boutons de commande, comprenant les fonctions de démarrage, d'arrêt et d'arrêt d'urgence pour la sécurité de l'opérateur.
7. Commande à pédale, permettant l'activation mains libres du cycle de pressage.
8. Base renforcée avec canaux pour chariot élévateur pour l'installation et le déplacement.

Cet aperçu des composants est destiné à aider les acheteurs à relier la disposition visuelle de la presse à câble hydraulique GT-100 à la description fonctionnelle utilisée dans le reste de ce guide, en particulier la section sur le système hydraulique et la composition structurelle qui suit.

Demandes typiques d'une presse à câble hydraulique

Le GT-100 hydraulic wire rope press machine is usually used in factories that produce slings to lift light products. Its 1mm to 10mm pressing range fits naturally into a group of applications where wire rope is thin, sleeves are small, and production runs are often repetitive rather than one-off. Because the machine is compact and the mold system supports quick changes, it is well suited to workshops that need to switch between several small wire diameters over the course of a single shift.

Les utilisations courantes signalées pour cette classe de petites presses à câbles hydrauliques à châssis en C comprennent l'assemblage de cintres à clips en C, de solutions de tir par grenaille et d'élingues de levage légères générales. Au-delà de ces exemples cités, les presses à sertir de petit diamètre de ce type sont également couramment utilisées pour les ensembles de suspension de panneaux, les raccords d'arrimage légers et les travaux généraux de terminaison de câbles à petite échelle, car ces applications reposent généralement sur des câbles métalliques dans la même plage de petits diamètres que le GT-100 est conçu pour gérer.

Les ateliers qui réalisent une production mixte de petits diamètres, c'est-à-dire plusieurs diamètres de fil différents dans la bande de 1 mm à 10 mm sur la même équipe, ont tendance à bénéficier davantage d'une machine dotée d'un processus de changement de moule simple, car les temps d'arrêt entre les changements de moule peuvent autrement représenter une part plus importante du temps de production total que le cycle de pressage lui-même. Les acheteurs qui achètent ce type de petite presse à câbles hydraulique à châssis en C pour la distribution en gros ou la production d'élingues en interne doivent peser ensemble l'ajustement de l'application, la vitesse de changement de moule et la plage de diamètres plutôt que d'évaluer la capacité de diamètre de manière isolée.

Système hydraulique et composition structurelle

Le swaging components of Xingtai Hydraulic machines, including the GT-100, are forged from high-strength alloy steel, which supports durability under repeated pressing loads. The machine body is manufactured from a single block of material, which supports structural integrity and long service life. The hydraulic system uses a alimentation en huile de pompe à double pression , qui permet un mouvement rapide du piston vers le haut et vers le bas tout en permettant un processus de pressage fluide, une combinaison destinée à améliorer à la fois la qualité du pressage et l'efficacité de la production.

Graphique : Composition structurelle de base d'une presse hydraulique à cadre en C

Une presse à câble hydraulique n'est pas une pièce unique mais un assemblage de plusieurs sous-systèmes majeurs travaillant ensemble au cours de chaque cycle de pressage. Comprendre comment est généralement composée une machine à châssis en C comme la GT-100 peut aider les acheteurs à évaluer la qualité de construction, la durée de vie attendue et les besoins de maintenance. Le tableau en anneau ci-dessous décompose une presse à câble hydraulique à châssis en C typique en quatre zones structurelles générales : le corps du châssis, le système hydraulique, l'ensemble piston et moule, ainsi que le système de contrôle et de sécurité. Ces proportions sont présentées comme un aperçu illustratif d'une petite presse hydraulique typique plutôt que comme une nomenclature exacte pour une unité individuelle. L'examen de cette composition permet de comprendre pourquoi le châssis et le système hydraulique constituent généralement la plus grande part de la structure et du fonctionnement global de la machine.

Le frame body represents the largest share in the chart because it is manufactured from a single block of material, which is central to the machine's structural integrity and long service life. A single-block frame body avoids the welded joints found in some assembled frame designs, which can reduce points of potential stress concentration over repeated pressing cycles. The hydraulic system occupies the second-largest share, reflecting its role in generating and controlling the pressing force applied to each wire rope sleeve. On the GT-100, this hydraulic system is built around a dual-pressure pump oil supply, which allows the piston to travel up and down quickly during the non-pressing stroke while still applying a smooth, controlled force during the actual swaging stroke, and it is visible in the product photo as the cylindrical tank and pump housing beneath the pressing head. This dual-pressure approach is a practical way to balance cycle speed with pressing quality, since a single fixed-pressure pump would generally be either too slow or too aggressive across the full stroke. The piston and mold assembly, shown as the third segment, is where the round mold design and automatic positioning system are located, allowing operators to change molds for different wire diameters within the 1mm to 10mm range. Because the piston is designed to move down automatically once a pressing cycle finishes, and because piston movement can be controlled by time through the digital timer on the control panel, this segment also reflects the machine's basic automation features. The control and safety system, the smallest segment in the chart, still plays an important role by governing timing, piston movement, pressure monitoring, and operator safety through the buttons, gauge, and foot pedal shown on the control cabinet. Together, these four segments explain how a compact C-frame hydraulic wire rope press machine can remain small in footprint while still delivering consistent, repeatable swaging results. This structural overview is also useful context for anyone comparing a hydraulic wire rope press machine, wire rope hydraulic press machine, or steel wire rope press machine from a manufacturing or maintenance perspective, since each subsystem has a different expected wear pattern and service requirement. In general, the frame body and control cabinet require the least frequent attention once properly installed, while seals and high-pressure tubing within the hydraulic system are the components most likely to need periodic inspection or replacement over time.

Aperçu des performances : ce qu'offrent les fonctionnalités de conception

Au-delà de la capacité en diamètre brut, plusieurs caractéristiques de performance liées à la conception influencent les performances d'une petite presse à câble hydraulique dans le cadre d'une utilisation de production quotidienne. Ces caractéristiques sont directement déterminées par les choix de conception physique de la machine plutôt que par les allégations marketing générales.

Graphique : Aperçu des caractéristiques de performance

Au-delà de la capacité en diamètre brut, plusieurs caractéristiques de performance liées à la conception influencent les performances d'une petite presse à câble hydraulique dans le cadre d'une utilisation de production quotidienne. Ces caractéristiques sont directement façonnées par les choix de conception physique de la machine plutôt que par des affirmations marketing abstraites. Le graphique radar ci-dessous présente six caractéristiques de la presse hydraulique à câble GT-100 qui sont directement liées à ses caractéristiques de conception documentées et à sa disposition de commande visible. Chaque axe est évalué sur une échelle descriptive simple en cinq points basée sur la façon dont la caractéristique de conception correspondante est décrite, plutôt que sur des tests en laboratoire tiers. La visualisation des six caractéristiques ensemble sur un seul graphique permet de voir plus facilement le profil de performance global que la conception du cadre en C est censée offrir.

La précision de la concentricité est très bien notée dans le tableau car la conception globale du panier du GT-100 est spécifiquement décrite comme offrant une bonne concentricité, qui prend en charge des profils de manchons ronds de forme uniforme. La qualité de la finition de surface est tout aussi élevée, puisque la même conception de panier est associée à des élingues pressées qui ont une surface lisse plutôt qu'une finition inégale ou cicatrisée. La commodité du changement de moule est classée en haut de l'échelle car la conception du moule rond inclut un positionnement automatique, destiné à faciliter le passage d'une taille de moule à l'autre pour l'opérateur. Le niveau d'automatisation est légèrement inférieur au meilleur score, reflétant un juste milieu : le piston descend automatiquement une fois le pressage terminé et peut être contrôlé en fonction du temps grâce à la minuterie numérique, mais la machine est toujours une presse à châssis en C guidée par l'opérateur avec une pédale manuelle plutôt qu'une ligne de production entièrement sans surveillance. La compacité structurelle est très appréciée, ce qui est cohérent avec le fait que le GT-100 fait partie du style le plus petit de la gamme à châssis en C, ce qui le rend adapté aux empreintes d'atelier plus petites. La résistance de construction est également évaluée près du haut de l'échelle, soutenue par le corps du cadre monobloc et les composants de sertissage en acier allié forgé à haute résistance utilisés dans la construction. Dans l'ensemble, le tableau montre un profil de performances axé sur la précision, la qualité de surface et la commodité du changement de moule, ce qui correspond au rôle prévu de la machine dans la production d'élingues et de raccords de petit diamètre plutôt que dans le gréement robuste. Ce type de profil est généralement plus pertinent pour les acheteurs axés sur des diamètres de fil de 1 mm à 10 mm que pour les acheteurs traitant des câbles de montage de grand diamètre, pour lesquels le tonnage brut et la force de cycle auraient plus de poids dans l'évaluation. Étant donné que chaque note remonte à une caractéristique de conception documentée spécifique, le graphique est conçu comme un résumé transparent plutôt que comme un score de référence certifié de manière indépendante. Les acheteurs évaluant une presse hydraulique à câble métallique, une presse hydraulique à câble métallique ou une presse à câble métallique en acier pour les travaux de petit diamètre peuvent utiliser un cadre similaire pour comparer la concentricité, la finition de surface, la commodité du changement de moule, l'automatisation, la compacité et la résistance du bâtiment dans différentes options de machine.

Spécifications techniques

Le table below summarizes the core specification points for the GT-100 hydraulic wire rope press machine (C frame), based directly on the manufacturer's product description, and is intended as a quick reference for buyers comparing this model against other equipment in the hydraulic wire rope press machine category.

Livraison, emballage et délai de livraison

Une fois la commande de la presse à câble hydraulique GT-100 confirmée, l'unité est emballée dans un film rétractable et une boîte en fer, avec des joints et un tube haute pression inclus comme accessoires standard. Le délai de livraison typique pour la préparation de la production et de l'expédition est de 10 à 30 jours , en fonction du volume de commande et de la configuration.

Graphique : Délai typique de production et de livraison

Le délai de livraison est souvent l’une des questions les plus pratiques que se pose un acheteur une fois les spécifications d’une machine confirmées. Le délai de livraison d'une presse à câble hydraulique dépend généralement du calendrier de production, du volume des commandes et des exigences d'emballage d'exportation. Le tableau ci-dessous présente un calendrier de référence général montrant comment un délai typique de 10 à 30 jours peut être réparti entre les étapes de production, de test, d'emballage et de préparation de l'expédition. Ce calendrier est indicatif et destiné à aider les acheteurs à comprendre le flux général d'activité derrière le délai de livraison indiqué plutôt que de promettre un calendrier exact pour une commande spécifique. Le calendrier réel d’une commande individuelle peut varier en fonction de facteurs tels que la taille de la commande, la configuration du moule et le calendrier de production actuel.

Dans le calendrier de référence présenté, la plus grande partie de la fenêtre de 10 à 30 jours est allouée à la production et à l'assemblage, ce qui reflète le temps nécessaire pour usiner, forger et assembler le corps du châssis, le système hydraulique et l'ensemble piston et moule. Étant donné que les composants de sertissage du GT-100 sont forgés à partir d'acier allié à haute résistance et que le corps du cadre est fabriqué à partir d'un seul bloc de matériau, cette étape nécessite généralement plus de temps que les étapes finales d'emballage. Des tests de qualité suivent la production et l'assemblage, permettant de vérifier le système hydraulique de la pompe à double pression, la précision du manomètre et le mouvement automatique du piston avant que l'unité ne soit approuvée pour l'expédition. L'emballage vient ensuite dans le calendrier de référence, au cours duquel la machine est préparée à l'aide d'un film rétractable et d'une boîte en fer, ainsi que d'accessoires tels que des joints et un tube haute pression. La préparation de l'expédition est la dernière étape présentée, couvrant la documentation, le chargement et la coordination avec la méthode d'expédition appropriée au pays de destination. Étant donné que les machines hydrauliques Xingtai sont exportées vers de nombreux pays, notamment le Royaume-Uni, l'Australie, les Pays-Bas, la Lettonie, la Malaisie, la Thaïlande, l'Inde, la Russie, le Botswana et la Pologne, la préparation de l'expédition peut varier quelque peu en fonction de la destination et des exigences en matière de documentation. Les acheteurs qui commandent plusieurs unités ou des configurations de moules personnalisées doivent généralement s'attendre à un délai plus proche de l'extrémité supérieure de la fenêtre de 10 à 30 jours indiquée dans le tableau. Les acheteurs qui commandent une seule machine à configuration standard peuvent rencontrer un timing plus proche de l'extrémité inférieure de la même fenêtre, bien que cela puisse toujours varier en fonction de la charge de production actuelle. Ce type de ventilation de la production à l'expédition est utile à des fins de planification, en particulier pour les acheteurs qui coordonnent la livraison des machines avec un projet plus large ou un calendrier d'installation d'une ligne de production. Étant donné que l'emballage affecte directement la capacité d'une machine à survivre au transport international, l'utilisation d'un film rétractable combiné à une boîte en fer rigide est destinée à aider à protéger la structure du châssis en C et les composants hydrauliques, y compris l'armoire de commande et le manomètre, pendant le transport. Dans l’ensemble, le calendrier de référence vise à donner aux acheteurs une attente générale réaliste sur la façon dont un délai de livraison de 10 à 30 jours est généralement structuré, depuis la production initiale jusqu’à la préparation finale de l’expédition.

À propos de Fabrication hydraulique Cie., Ltd de Jiangsu Xingtai.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. a été fondée en 1992 et est situé dans la ville de Taizhou, province du Jiangsu, Chine. En tant que fabricant de presses à câbles hydrauliques, l'entreprise est spécialisée dans la fabrication de presses à câbles hydrauliques, de machines de recuit et de rétrécissement de câbles, de manchons en aluminium et de pinces de levage. Xingtai Hydraulic est équipé d'installations de production avancées, de solides capacités techniques, d'équipements de test faisant autorité et d'un système complet de gestion de la qualité, qui prend en charge une production constante dans toute sa gamme de presses à câbles hydrauliques et d'outils de sertissage de câbles métalliques, y compris le modèle GT-100 couvert dans ce guide.

Le swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, supporting structural integrity and long service life. The hydraulic systems used across the company's press machine range utilize a dual-pressure pump oil supply system, enabling fast upward and downward piston movement while maintaining a smooth pressing process, a design intended to improve pressing quality and production efficiency.

Les machines hydrauliques Xingtai ont été exportées vers de nombreux pays, dont le Royaume-Uni, l'Australie, les Pays-Bas, la Lettonie, la Malaisie, la Thaïlande, l'Inde, la Russie, le Botswana, la Pologne et d'autres, positionnant l'entreprise comme un fournisseur établi de presses à câbles hydrauliques sur les marchés internationaux. Guidée par une philosophie centrée sur la qualité, la compétitivité et l'engagement durable, l'entreprise s'efforce de répondre aux besoins des clients et de fournir un service fiable aux clients existants et nouveaux, qu'ils s'approvisionnent en une seule petite presse à châssis en C ou qu'ils coordonnent une commande en gros plus importante sur plusieurs modèles de presse hydraulique.

Comment choisir une presse hydraulique à câbles métalliques pour les travaux de petit diamètre

Choisir la bonne presse à câbles hydraulique pour le travail sur câbles de petit diamètre revient généralement à faire correspondre la conception structurelle et les caractéristiques de contrôle de la machine aux raccords spécifiques qu'un atelier envisage de produire. La liste ci-dessous présente les principaux points à examiner avant de finaliser une décision entre une machine compacte à châssis en C et une alternative plus grande.

1. Confirmez la plage de diamètres de câble métallique requise pour la production actuelle et future prévue, et vérifiez-la par rapport à la capacité déclarée de la machine, telle que la plage de 1 mm à 10 mm du GT-100.
2. Considérez le type de châssis : une machine compacte à châssis en C convient généralement aux petits ateliers et aux productions plus légères et à haute répétition, tandis que les modèles de châssis plus grands conviennent aux travaux plus lourds.
3. Examinez le système de moule, notamment si le positionnement du moule est automatique et la rapidité avec laquelle les moules peuvent être permutés entre différents diamètres de fil.
4. Vérifiez la conception du système hydraulique, car une configuration de pompe à double pression peut prendre en charge à la fois des temps de cycle rapides et une force de pression douce et contrôlée.
5. Évaluez les commandes de l'opérateur, y compris le manomètre, la minuterie numérique, les boutons de commande et la pédale, car ceux-ci déterminent la facilité d'utilisation et la sécurité au quotidien.
6. Confirmez les détails de l'emballage et de la livraison auprès du fournisseur de la presse à câble hydraulique, y compris les accessoires inclus et le délai de livraison prévu pour la production et l'expédition.

Pour les acheteurs qui se concentrent spécifiquement sur l'assemblage d'élingues de petit diamètre, les cintres à clips en C ou les solutions de tir par grenaille, une presse à câble hydraulique compacte à châssis en C telle que la GT-100 est généralement un point de départ raisonnable pour l'évaluation, car sa plage de diamètres, son système de moule et sa conception hydraulique sont tous orientés vers ce segment du travail de production.

La planification de la maintenance continue mérite également d’être intégrée à la décision d’achat initiale plutôt que de la considérer après coup. Comme indiqué dans l'aperçu de la composition structurelle plus haut dans ce guide, les joints hydrauliques et les tubes haute pression ont tendance à être les composants les plus susceptibles de nécessiter une inspection ou un remplacement périodique, ce qui est l'une des raisons pour lesquelles les joints de rechange et un tube haute pression sont généralement inclus comme accessoires standard avec une nouvelle machine. L'établissement d'une routine simple pour vérifier les niveaux d'huile, l'état des joints et l'usure du moule peut aider une presse hydraulique à câble métallique à maintenir une concentricité et une finition de surface constantes pendant une durée de vie prolongée.

Foire aux questions

Q1 : Quelle plage de diamètres de câble métallique la presse hydraulique à câble métallique GT-100 peut-elle traiter ?

A1 : Le GT-100 est conçu pour presser des câbles en acier de petite taille avec une plage de diamètres de 1 mm à 10 mm, ce qui le rend adapté aux élingues légères et aux petits raccords d'extrémité.

Q2 : Quel type de cadre le GT-100 utilise-t-il et pourquoi est-ce important ?

A2 : Le GT-100 utilise une conception à gorge ouverte à cadre en C avec un corps monobloc, qui prend en charge un encombrement compact, un chargement et un déchargement rapides et une intégrité structurelle à long terme.

Q3 : Quelles commandes de l'opérateur sont incluses sur la presse à câble hydraulique GT-100 ?

A3 : La machine comprend un minuteur de cycle numérique, un manomètre hydraulique, un panneau de boutons de commande avec fonctions de démarrage, d'arrêt et d'arrêt d'urgence, ainsi qu'une pédale pour l'activation du cycle.

Q4 : Comment fonctionne le changement de moule sur cette presse hydraulique à câble métallique ?

A4 : Le GT-100 utilise une conception de moule rond avec positionnement automatique, destiné à faciliter la commutation entre différentes tailles de moule pour l'opérateur.

Q5 : Quels accessoires et emballages sont inclus dans la livraison ?

A5 : L'emballage standard comprend un film rétractable et une boîte en fer, avec des joints et un tube haute pression inclus comme accessoires.

Q6 : Quel est le délai de livraison typique pour la production et l’expédition ?

A6 : Le délai de livraison typique est de 10 à 30 jours, selon le volume de la commande et la configuration.
