Qu'est-ce qu'une machine à rouler les câbles métalliques et comment fonctionne-t-elle ?

Qu'est-ce qu'une machine à rouler les câbles métalliques et comment fonctionne-t-elle

A machine à rouler les câbles métalliques , également appelée machine à enrouler les câbles métalliques ou machine à enrouler les câbles métalliques, est un équipement industriel conçu pour enrouler, guider et emballer des câbles métalliques, des câbles en acier ou des produits métalliques flexibles similaires sur une bobine ou un tambour de manière uniforme et contrôlée en tension. La machine fait tourner une bobine réceptrice tetis qu'un système de guidage transversal déplace le câble métallique d'avant en arrière le long de la largeur du tambour, de sorte que chaque enroulement de câble repose parfaitement à côté du dernier au lieu de s'empiler ou de se croiser. Cette réponse de base couvre la fonction principale de l'équipement et les sections ci-dessous expliquent plus en détail le principe de fonctionnement, la structure, la plage de capacité, les options d'automatisation et les applications typiques.

En termes pratiques, un machine à câble métallique de ce type est positionné à la fin d'une ligne de production, juste après les stations de fermeture des torons, de galvanisation ou de lubrification, où le câble fini doit être récupéré sans torsion ni dommage de surface. Le câble métallique étant un produit posé en hélice composé de plusieurs fils et torons, un enroulement inégal peut introduire des contraintes internes, aplatir les fils extérieurs ou raccourcir la durée de vie en fatigue. Un bien conçu machine à câble en acier réduit ces risques en maintenant une tension constante et en posant chaque enveloppe à un pas contrôlé sur le tambour.

Principe de fonctionnement d'une machine d'enroulement et d'enroulement de câbles métalliques

Le principe de fonctionnement d’une machine à rouler les câbles métalliques peut être décomposé en quatre actions coordonnées. Tout d'abord, le moteur d'entraînement fait tourner la bobine réceptrice à une vitesse qui correspond à la vitesse de ligne du câble métallique entrant. Deuxièmement, un mécanisme d'enroulement transversal ou de niveau, généralement monté sur un rail de guidage au-dessus ou à côté du moulinet, déplace un ensemble de rouleaux de guidage vers la gauche et la droite en synchronisation avec la rotation du moulinet, de sorte que la corde soit posée uniformément sur le tambour plutôt que concentrée en un seul endroit. Troisièmement, un dispositif de contrôle de tension, qui peut être un frein de volant mécanique, un embrayage pneumatique ou un bras danseur servocommandé, maintient la corde sous une force de traction constante pendant son enroulement, empêchant ainsi les bobines de se desserrer pendant le transport. Quatrièmement, un système de contrôle, allant d'un simple panneau de commande manuel à un contrôleur logique programmable, coordonne la vitesse du moteur, la position de déplacement et le retour de tension afin que l'ensemble du cycle se déroule sans intervention de l'opérateur à chaque emballage.

Sur beaucoup machine à rouler industrielle de câble métallique modèles, la bobine elle-même est montée sur un cadre inclinable ou pivotant, ce qui permet de basculer une bobine pleine pour un cerclage et un retrait plus faciles, puis de la remettre en position d'enroulement horizontale pour le cycle suivant. Les rouleaux de guidage positionnés avant l'unité de traverse aident à redresser le câble entrant et à éliminer les plis mineurs, ce qui protège davantage la machine à câble métallique et le produit d'une usure inutile.

La disposition isométrique ci-dessus illustre les six zones fonctionnelles trouvées sur la plupart des équipements d'enroulement et de dévidage de ce type. Le rail de guidage transversal, étiqueté un, porte l'ensemble de rouleaux de guidage, étiqueté deux, sur toute la largeur de la bobine afin que la corde entrante soit placée à un pas contrôlé. Le moteur d'entraînement, étiqueté trois, est monté à la base et se connecte via une boîte de vitesses à l'arbre du moulinet pour fournir un couple de rotation constant. La bobine ou le tambour d'enroulement, étiqueté quatre, maintient le câble métallique fini et est généralement soutenu par un lourd cadre soudé pour supporter le poids combiné du câble et de la bobine. La molette de contrôle de tension, étiquetée cinq, permet à un opérateur ou à un système d'asservissement d'ajuster la force de freinage afin que la corde reste tendue sans être trop sollicitée. Le cadre de base, étiqueté six, est fabriqué en acier de construction et ancre l'ensemble au sol pour réduire les vibrations lors d'un enroulement à grande vitesse.

Structure de la machine et référence du produit

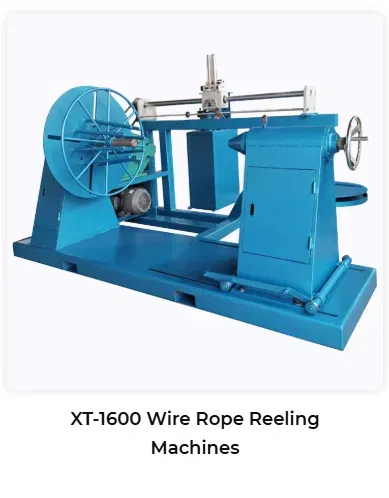

La photographie ci-dessous montre un représentant machine à enrouler les câbles métalliques , modèle XT-1600, qui reflète la disposition structurelle décrite dans le schéma ci-dessus. L'ensemble bobine sur le côté gauche tourne sur un arbre lourd soutenu par des roulements à palier, tandis que le rail transversal positionné au-dessus de la bobine guide le câble métallique uniformément sur la face du tambour pendant l'enroulement. Le moteur d'entraînement est monté bas sur le châssis pour maintenir le centre de gravité près du sol, ce qui permet à la machine de rester stable lors de la manipulation de lourdes bobines de câble en acier. Sur le côté droit, un volant relié à un disque de friction permet un réglage fin de la tension arrière, particulièrement utile lors de l'enroulement de cordes de diamètres ou de raideurs différents. Le cadre de base est une structure en acier fabriquée en une seule pièce plutôt qu'un assemblage boulonné de pièces séparées, qui soutient l'intégrité structurelle à long terme sous des cycles de chargement répétés.

Enrouleur de câble métallique XT-1600, illustré avec un ensemble bobine, un rail transversal, un moteur d'entraînement et une roue de contrôle de tension

Cette configuration est largement représentative des équipements utilisés pour bobineuse automatique de fil and machine automatique de bobinage de fil tâches dans les usines de fabrication de câbles métalliques, de câbles et de câbles. Étant donné que le moulinet repose sur un cadre ouvert plutôt que dans un boîtier fermé, le personnel de maintenance a un accès direct aux roulements, à la chaîne ou courroie d'entraînement et au mécanisme de traverse, ce qui simplifie l'inspection de routine. La disposition permet également à un chariot élévateur ou à un pont roulant d'approcher directement la bobine pour charger et décharger les bobines finies, ce qui est important dans les installations qui déplacent de grands volumes de câble à travers la station d'enroulement à chaque quart de travail.

Processus de formage et d'enroulement de câbles métalliques

Le processus de bobinage sur un modèle typique machine de fabrication de câbles métalliques La ligne suit une séquence répétable depuis l'admission du câble brut jusqu'à la bobine finie et emballée. Comprendre chaque étape permet d'expliquer pourquoi une tension constante et un alignement des guides sont si importants pour la qualité du produit final.

1. Le câble métallique arrive de la ligne de fermeture ou de toronnage et passe à travers des rouleaux de redressage qui suppriment les courbures mineures.
2. Le câble entre dans l'unité de contrôle de tension, où la force de freinage est réglée en fonction du diamètre et de la construction du câble.
3. Le guide transversal positionne la corde au point de départ sur la bobine vide et commence le premier enroulement.
4. Le moteur de la bobine et le moteur de translation fonctionnent ensemble de sorte que chaque emballage se trouve à côté du précédent sans espaces ni chevauchements.
5. Lorsqu'une couche est terminée, le sens de déplacement s'inverse automatiquement et l'enroulement continue sur la couche suivante.
6. Une fois la longueur cible ou la capacité de la bobine atteinte, la machine s'arrête, l'extrémité du câble est sécurisée et la bobine finie est préparée pour le cerclage et le transport.

Sur les machines semi-automatiques, un opérateur surveille ce cycle et déclenche manuellement les étapes d'arrêt et de coupe du câble. Sur plus avancé machine de formage de câbles métalliques hydrauliques et les lignes contrôlées par PLC, les capteurs suivent automatiquement la longueur du câble et le nombre de couches, réduisant ainsi la quantité d'attention manuelle nécessaire pendant les longues séries de production.

Capacité de production et compatibilité des matériaux

Les équipements d'enroulement et d'enroulement de cette catégorie sont généralement conçus en fonction du diamètre et du poids du câble métallique manipulé. Selon le modèle et la configuration, les machines sont généralement regroupées en classes légères, moyennes et lourdes, qui correspondent à différentes tailles de bobines, puissances de moteur et résistance du châssis. Le tableau ci-dessous présente une classification typique utilisée dans le ligne de production industrielle de câbles métalliques segment, basé sur des spécifications d’équipement communes plutôt que sur un seul résultat de test certifié.

Ce diagramme à barres regroupe les équipements en trois classes générales en fonction du diamètre maximal du câble métallique pour lequel chacune est généralement conçue. Les machines légères sont généralement spécifiées pour des diamètres allant jusqu'à environ vingt millimètres et sont souvent utilisées pour des produits de câbles et de cordes plus petits dans la fabrication générale. Les machines de service moyen étendent cette portée à environ trente-cinq millimètres et sont fréquemment sélectionnées pour la construction standard et les câbles de gréage. Les machines robustes sont construites avec des cadres renforcés et des entraînements à couple plus élevé pour gérer des diamètres approchant les cinquante millimètres, ce qui répond aux exigences du levage à grande échelle, de l'exploitation minière et des câbles marins. Le chiffre exact pour toute machine spécifique dépend de la puissance de son moteur, de la taille de son moulinet et de la conception de son châssis. Ce tableau doit donc être lu comme une référence générale plutôt que comme une spécification fixe pour chaque modèle. La compatibilité des matériaux dans ces classes comprend généralement le fil d'acier au carbone, le fil d'acier galvanisé, divers fils d'acier allié et le câble métallique en acier inoxydable, puisque le mécanisme d'enroulement lui-même fonctionne principalement avec le diamètre et la rigidité du câble plutôt qu'avec la qualité d'acier spécifique.

Niveau d'automatisation et système de contrôle

Moderne machine automatique de bobinage de fil les systèmes sont généralement proposés dans des configurations semi-automatiques et entièrement automatiques. Dans une configuration semi-automatique, l'opérateur règle la tension et démarre le cycle, tandis que la synchronisation de la translation et de la vitesse s'effectue automatiquement. Dans une configuration entièrement automatique, un automate programmable gère le comptage de la longueur du câble, les changements de couche, le retour de tension et les conditions d'arrêt, ce qui réduit le niveau d'attention de l'opérateur requis pendant une production continue. Le graphique radar ci-dessous résume les caractéristiques de performance générales associées à un équipement bien conçu dans cette catégorie, présentées sur une échelle relative simple à titre d'illustration plutôt que comme résultats d'un test comparatif formel.

Le graphique radar présente six caractéristiques générales que les acheteurs évaluent généralement lors de l'examen des équipements de bobinage et d'enroulement, notamment le niveau d'automatisation, la précision du contrôle, la durabilité structurelle, la flexibilité de la capacité, la simplicité de maintenance et même la qualité de l'enroulement des couches. Le niveau d'automatisation reflète la quantité de cycle d'enroulement exécutée sans intervention manuelle une fois le processus démarré. La précision du contrôle concerne la précision avec laquelle les systèmes de tension et de translation réagissent aux changements de diamètre ou de vitesse du câble. La durabilité structurelle reflète la conception du cadre et des composants destinés à résister à de lourdes charges répétées au fil du temps. La flexibilité de la capacité indique dans quelle mesure une seule machine peut gérer une gamme de diamètres de câbles et de tailles de bobines plutôt qu'un seul produit fixe. La simplicité de la maintenance et la qualité uniforme de l'enroulement des couches sont toutes deux liées à la facilité avec laquelle l'équipement peut être inspecté, réglé et maintenu en bon état de fonctionnement lors d'une utilisation régulière. Ces six dimensions sont présentées ensemble pour donner aux lecteurs un cadre général d'évaluation des équipements plutôt que pour attribuer une note numérique précise à une seule machine.

Industries d'application pour les équipements d'enroulement de câbles métalliques

Les machines à rouler et à enrouler les câbles métalliques sont utilisées partout où des câbles finis, des câbles ou des produits en acier flexibles similaires doivent être enroulés sur une bobine pour le stockage, le transport ou une utilisation directe. Les industries d'application courantes incluent la construction, où la corde est utilisée dans les grues, les palans et les systèmes d'échafaudage, l'exploitation minière, où la corde manipule de lourdes charges dans les puits et les systèmes de transport, la marine et le transport maritime, où la corde d'amarrage et de gréement doit être enroulée sans introduire de torsion, et les opérations générales de levage et de gréage dans les usines de fabrication. Selon un rapport d'étude de marché publié par Persistence Market Research, la construction représente le principal segment d'application des câbles en acier, contribuant à plus de trente-neuf pour cent des revenus du marché en 2025, la part restante étant répartie entre les secteurs minier, maritime, pétrolier et gazier, ainsi que d'autres utilisations industrielles et liées aux grues.

Le graphique en anneau ci-dessus résume cette répartition des applications sous forme visuelle. Le segment de la construction constitue la part la plus importante, stimulé par la demande continue de grues, d'ascenseurs et d'équipements de manutention sur les chantiers de construction et d'infrastructures. La part restante combinée reflète le large éventail d'autres secteurs qui dépendent de câbles métalliques correctement enroulés, notamment les systèmes de transport et de puits miniers, les opérations d'amarrage et de remorquage marins, le forage et le levage pétroliers et gaziers et l'utilisation générale de grues industrielles. Étant donné que ces secteurs d'utilisation finale ont des cycles de service et des conditions environnementales différents, de nombreuses usines exploitent plus d'un type de machine d'enroulement et de déroulage pour répondre aux exigences de diamètre, de revêtement et d'emballage des câbles pour chaque marché qu'elles desservent. Cette répartition explique également pourquoi fournisseur d'équipement de roulement de corde robuste les opérations maintiennent souvent une gamme de tailles de bobines plutôt qu'une seule configuration fixe, car les exigences des clients varient considérablement entre les cordes de qualité construction et les cordes spécialisées pour la marine ou l'exploitation minière.

Machine à rouler les câbles métalliques ou à les tordre : quelle est la différence

Une machine à rouler ou à enrouler les câbles métalliques et une machine à retorder les câbles métalliques servent à différentes étapes du processus de fabrication, et comprendre la distinction aide les ingénieurs et les acheteurs à sélectionner l'équipement approprié pour une ligne de production donnée. Une machine à retorder, parfois appelée machine à toronner ou à fermer, forme elle-même le câble métallique en tordant des fils individuels en torons, puis en tordant ces torons autour d'une âme. Une machine à rouler ou à enrouler fonctionne une fois que le câble est déjà formé et son rôle est d'enrouler le câble fini sur une bobine ou un tambour pour le stockage et l'expédition.

Dans un intégré ligne de fabrication de câbles métalliques , ces deux types de machines sont généralement reliés par des processus intermédiaires tels que la galvanisation, la lubrification ou l'inspection, de sorte que le câble torsadé passe de la machine de fermeture à travers ces stations avant d'atteindre l'étape finale d'enroulement et d'enroulement. La sélection de la machine à enrouler ou à enrouler appropriée pour l'extrémité de la ligne dépend principalement de la plage de diamètres, du poids et du format d'emballage requis pour le câble fini, plutôt que de la méthode de torsion utilisée plus tôt dans le processus.

Perspectives de croissance de l’industrie des câbles métalliques et des équipements connexes

La demande d'équipements de manutention de câbles métalliques, y compris les machines à enrouler et à enrouler, tend à suivre la croissance globale du marché des câbles métalliques lui-même, puisque chaque mètre de câble produit doit finalement être enroulé et emballé. Selon un rapport de MarketsandMarkets, le marché mondial des câbles en acier devrait passer d'environ dix virgule cinq milliards de dollars américains en 2025 à près de treize virgule neuf milliards de dollars américains d'ici 2030, à un taux de croissance annuel composé d'environ cinq virgule huit pour cent. Le graphique ci-dessous présente une trajectoire de croissance illustrative calculée à partir de ce taux rapporté, montrant comment un marché de cette taille pourrait progresser d'année en année si la croissance reste stable tout au long de la période.

Ce graphique en zones montre une ligne ascendante constante d'un peu plus de dix milliards de dollars en 2025 à près de quatorze milliards de dollars en 2030, ce qui est cohérent avec le taux de croissance annuel composé rapporté par MarketsandMarkets pour le marché mondial des câbles en acier. La pente progressive reflète une industrie mature avec une expansion constante, plutôt qu’explosive, ce qui est typique des marchés liés aux biens d’équipement et aux infrastructures. Une croissance de ce type est généralement attribuée à des investissements continus dans des projets de construction, d'infrastructure et d'exploitation minière à travers le monde, ainsi qu'à une demande de remplacement constante à mesure que les câbles existants atteignent la fin de leur durée de vie. À mesure que la production globale de câbles se développe, la capacité d'enroulement et d'enroulement à la fin des lignes de fabrication doit augmenter parallèlement, ce qui soutient les investissements continus dans bobineuse automatique de fil et les équipements de manutention associés. Les lecteurs doivent considérer le graphique comme une tendance illustrative dérivée d'un seul taux de croissance publié plutôt que comme une prévision exacte année par année, car les chiffres réels du marché peuvent varier selon la région et la méthodologie de reporting.

Conseils de maintenance et durée de vie de l’équipement

L'entretien de routine joue un rôle important dans le bon fonctionnement d'une machine à rouler les câbles métalliques tout au long de sa durée de vie. Un programme d'entretien de base couvre généralement la lubrification des roulements et des composants d'entraînement, l'inspection des rouleaux de guidage pour détecter l'usure ou le mauvais alignement, ainsi que les contrôles périodiques du mécanisme de contrôle de tension pour confirmer qu'il répond toujours avec précision sur la plage de diamètres de câble que la machine est censée manipuler.

• Vérifiez et lubrifiez les roulements de l’arbre du moulinet et les niveaux d’huile de la boîte de vitesses conformément au calendrier du fabricant.
• Inspectez les rouleaux de guidage transversal et les rails pour déceler toute usure, car des surfaces inégales peuvent provoquer un enroulement irrégulier des couches.
• Vérifiez périodiquement les paramètres de contrôle de tension, en particulier après avoir changé de diamètre ou de matériau de corde.
• Examinez les armoires de commande électriques et les connexions de câblage pour réduire le risque de temps d’arrêt imprévus.
• Gardez le châssis de base et la zone de travail environnante exempts de débris qui pourraient gêner l'inclinaison ou la rotation du cylindre.

Les installations qui suivent une routine de maintenance cohérente connaissent généralement moins d'interruptions imprévues et peuvent prolonger la durée de vie pratique de leur machine de fabrication de câbles métalliques équipement. Étant donné que les machines de bobinage fonctionnent en continu pendant les périodes de production, même de petits désalignements dans le système de traverse peuvent s'accumuler en défauts de bobinage visibles au fil du temps, ce qui fait de l'inspection de routine une partie importante de la gestion globale de l'équipement plutôt qu'une tâche facultative.

À propos de Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd a été fondée en 1992 et est située dans la ville de Taizhou, province du Jiangsu, en Chine. L'entreprise est spécialisée dans la fabrication de machines hydrauliques de pressage de câbles métalliques, de machines de recuit et de effilage de câbles métalliques, de manchons en aluminium, de pinces de levage et d'équipements de manutention de câbles métalliques associés tels que les machines d'enroulement et d'enroulement décrites dans cet article. Xingtai Hydraulic fonctionne avec des installations de production, un personnel technique, des équipements de test et un système de gestion de la qualité visant à assurer un rendement constant dans toute sa gamme d'équipements.

Les composants de sertissage utilisés dans les machines hydrauliques Xingtai sont forgés à partir d'acier allié à haute résistance, et le corps de la machine pour son équipement de pressage est fabriqué à partir d'un seul bloc de matériau pour garantir l'intégrité structurelle et une longue durée de vie. Les systèmes hydrauliques de l'entreprise utilisent un système d'alimentation en huile par pompe à double pression, conçu pour permettre un mouvement rapide vers le haut et vers le bas tout en maintenant un processus de pressage contrôlé, contribuant ainsi à la qualité du pressage et à l'efficacité de la production sur ses gammes de produits hydrauliques.

L'équipement hydraulique Xingtai a été expédié à des clients dans un certain nombre de pays, notamment au Royaume-Uni, en Australie, aux Pays-Bas, en Lettonie, en Malaisie, en Thaïlande, en Inde, en Russie, au Botswana et en Pologne. L'entreprise travaille selon une philosophie centrée sur une qualité constante, un positionnement concurrentiel et un engagement à long terme dans les relations avec ses clients, et continue de servir ses clients existants et nouveaux à travers sa gamme d'équipements de traitement et de manutention de câbles métalliques, notamment machine à câble métallique supplier relations bâties au fil des années d’expérience à l’exportation.

Foire aux questions

Q1 : Quel est l’objectif principal d’une machine à rouler les câbles métalliques
A1 : Son objectif principal est d'enrouler uniformément le câble métallique fini sur une bobine ou un tambour, en utilisant une rotation coordonnée de la bobine, un guidage transversal et un contrôle de tension pour éviter les enchevêtrements ou les couches inégales.

Q2 : En quoi une machine à rouler les câbles métalliques est-elle différente d'une machine à retorder
A2 : Une machine à enrouler ou à enrouler enroule un câble déjà formé sur une bobine, tandis qu'une machine à tordre ou à fermer forme le câble elle-même en tordant les fils et les torons ensemble plus tôt dans la chaîne de production.

Q3 : Quels diamètres de câbles métalliques ce type d'équipement peut-il généralement gérer
A3 : Selon le modèle et la configuration, les machines de cette catégorie sont généralement construites pour des diamètres allant d'environ dix à cinquante millimètres, couvrant des applications légères, moyennes et lourdes.

Q4 : Quels matériaux sont compatibles avec les machines à enrouler les câbles métalliques
A4 : Ces machines manipulent généralement du fil d'acier au carbone, du fil d'acier galvanisé, divers fils d'acier allié et des câbles métalliques en acier inoxydable, car le mécanisme d'enroulement répond principalement au diamètre et à la rigidité.

Q5 : Quel entretien nécessite une machine à enrouler les câbles métalliques
A5 : L'entretien de routine comprend généralement la lubrification des roulements et de la boîte de vitesses, l'inspection des rouleaux et des rails de guidage, les contrôles périodiques du contrôle de tension et l'examen régulier des composants de commande électrique.
